產品名稱：QDX3-5單級蝸輪頭,DN400蝶閥配套手動裝置
產品標簽：蝶閥蝸輪頭，球閥蝸輪頭，閥門蝸輪箱，旋球閥裝置
更新時間：2024/7/9 9:22:28
上一個產品： QDX3-4一級蝸輪頭
下一個產品：QDX3-1單級蝸輪頭 DN100蝶閥手動裝置
電子樣本： 無
產品詳情

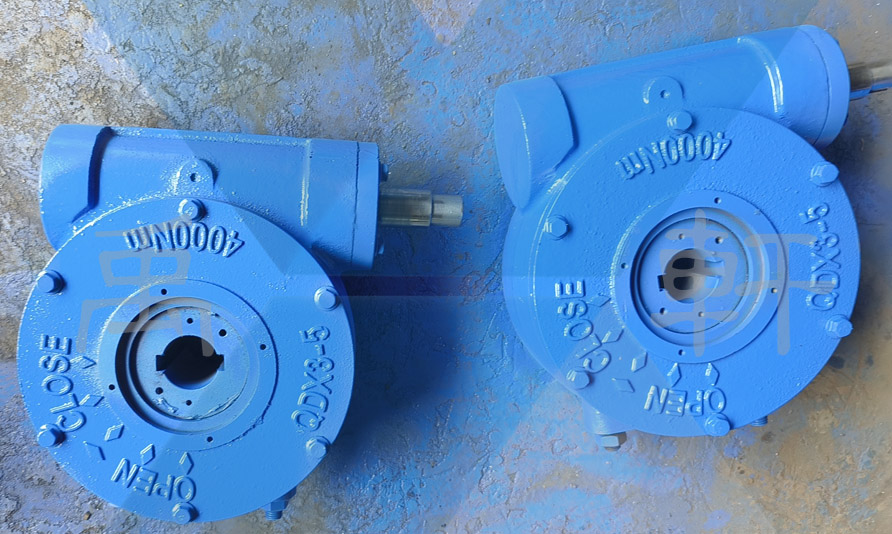

QDX3-5單級蝸輪頭,DN400蝶閥配套手動裝置說明：這款蝸輪頭由鑄造箱體，齒輪，蝸桿，軸承，手輪等組成一套完整的手動裝置。通常它都是鑄鐵材料精鑄而成，也有鑄鋼和不銹鋼材料制造，這款5號的蝸輪箱它的扭矩是4000Nm，速比是54：1，連接尺寸可安照客戶的需要定制。

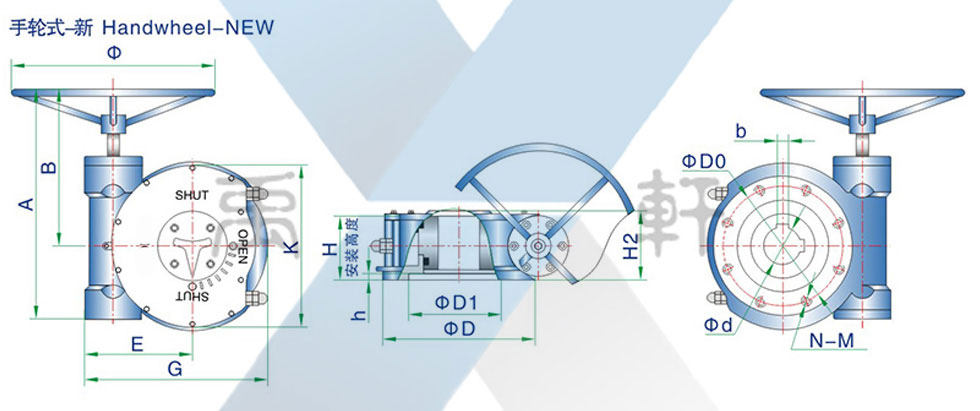

QDX3-5單級蝸輪頭連接外形尺寸
QDX3-5單級蝸輪頭技術參數-連接尺寸-外型尺寸
|
型號 |
2 |
3 |
4 |
5 |
6 |
6D |
7 |
8 |
9 |
|
技術參數 |
|||||||||
|
速比 |
30： 1 |
42： 1 |
43： 1 |
54： 1 |
64:1 |
72:1 |
78:1 |
76:1 |
89:1 |
|
輸入力矩 |
80 |
80 |
130 |
130 |
165 |
165 |
195 |
220 |
220 |
|
輸出力矩 |
380 |
750 |
1400 |
1755 |
2640 |
2970 |
3750 |
4180 |
4900 |
|
限位調整 |
±5° |
±5° |
±5。 |
±5° |
*5° |
*5* |
±5° |
*5° |
*5° |
|
蝶閥 DN |
80-100 |
125-150 |
200-250 |
300-350 |
400-450 |
450 |
500-600 |
700 |
800 |
|
球閥 DN |
50 |
80 |
100 |
150 |
200 |
250 |
250-300 |
350 |
400 |
|
連接尺寸 |
|||||||||
|
法蘭外圓（D) |
90 |
125 |
150 |
175 |
210 |
230 |
260 |
300 |
350 |
|
連接孔中心 (Do) |
70 |
102 |
125 |
140 |
165 |
185 |
200 |
254 |
298 |
|
凹面 (D1xh) |
55x4 |
70x4 |
85x4 |
100x4 |
130x5 |
150x5 |
160x5 |
200x5 |
230x5 |
|
孔數-螺栓 (N\M) |
4-M8 |
4-M10 |
4-M12 |
4-M16 |
4-M20 |
4-M20 |
8-M16 |
8-M16 |
8-M20 |
|
標準抽孔 (d) |
16 |
24 |
30 |
36 |
40 |
45 |
50 |
60 |
80 |
|
鍵寬x鍵高x條數NO.x 90° |
5x5 X1 |
8x7 X1 |
10x8 X1 |
12x8 x1 |
12x8 x2 |
14x9 x2 |
16x10 X2 |
18x11 X2 |
22x14 x2 |
|
可選軸孔 |
14、 18、 |
22、26 |
28、32、 |
32、38、 |
38、42、 |
42、48 |
45、55、 |
55、65、 |
70、75、 |
|
20 |
36 |
40 |
45、48 |
58、60 |
70 |
85、90 |
|||
|
安裝高度 (H) |
52 |
62 |
68 |
75 |
105 |
110 |
110 |
120 |
135 |
|
鑄件手輪 (Φ) |
200 |
250 |
280 |
320 |
350 |
400 |
400 |
520 |
520 |
|
鏈輪 (Φ2) |
200 |
300 |
400 |
||||||
|
外型尺寸 |
|||||||||
|
A |
200 |
235 |
265 |
322 |
368 |
413 |
433 |
554 |
615 |
|
B |
144 |
167 |
188 |
215 |
254 |
270 |
278 |
379 |
419 |
|
C |
128 |
150 |
160 |
219 |
243 |
260 |
248 |
345 |
394 |
|
E |
76 |
96 |
115 |
139 |
170 |
181 |
192 |
224 |
250 |
|
G |
132 |
169 |
203 |
245 |
292 |
314 |
338 |
378 |
433 |
|
H2 |
70 |
74 |
88 |
97 |
125 |
131 |
128 |
154 |
152 |
|
K |
112 |
146 |
175 |
212 |
243 |
266 |
292 |
330 |
382 |
買家采購指導（需要確認以下數據即可，特殊要求請講明）：一、軸頸（軸孔 尺寸大�。┒�、花鍵尺寸（銷釘寬度）三、連接中孔中心（螺栓孔距離）四、孔徑孔數（螺栓孔數量和孔徑）電裝型需要提供連接電裝盤的尺寸和螺栓孔距和孔數就可以。
